高性能サーボモータによる自由度の高い高性能なプレス動作を実現します。数多くの判定機能により圧入の信頼性向上を実現します。
特長Features

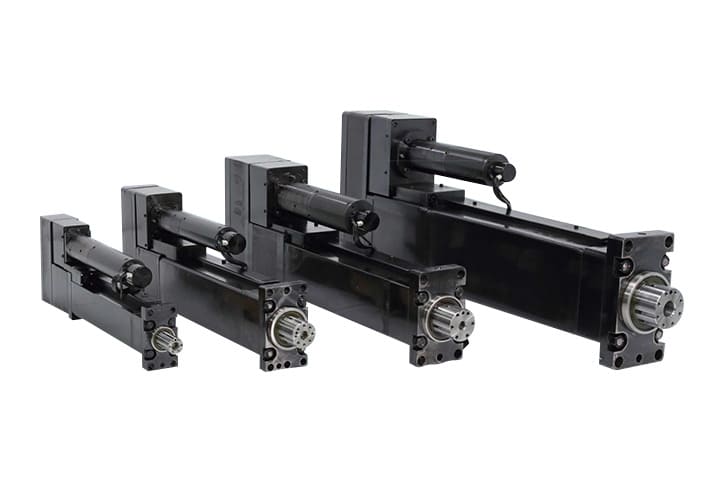

プレスツール
- 高性能
- 専用ロードセルによる荷重検知で、繰り返し荷重精度は±2%(3σ/最大荷重)という高精度な荷重制御を実現。繰り返し位置の制御においても高精度化を実現したことで、圧入深さの管理に最適です。
- 高精度ソフトウェアサーボ制御
- 高速CPUと独自のサーボ技術により、加圧力や圧入距離を細かく調整する高精度なプレス制御を実現します。
- 高い耐久性と信頼性
- 最大荷重にて100万回の連続運転試験に合格した耐久性の高いプレスツール。全製品に耐久試験とプレス精度試験を実施し、トレーサブルな検査・管理体制を整えています。

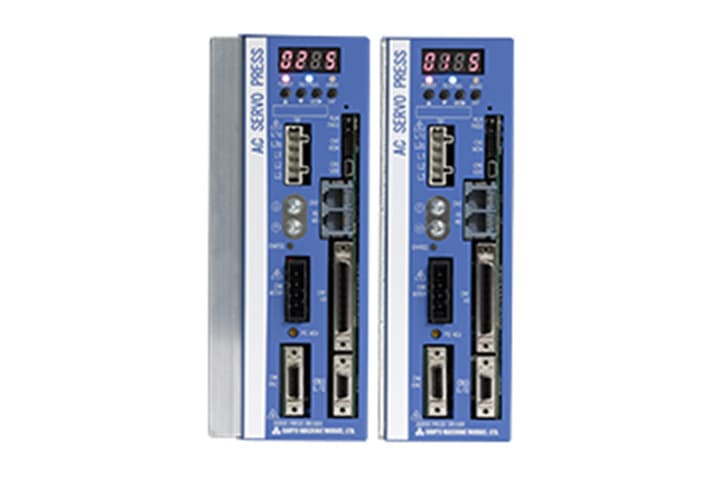

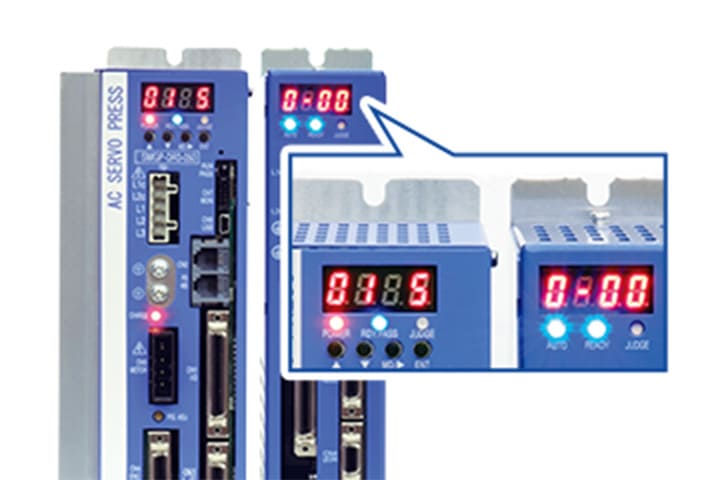

ドライバ
- 柔軟なプレスプログラム設定
- 8組のプレスプログラムと32組のパラメータを組み合わせることで、1台のプレス機で複数の対象物のプレスを可能にします。荷重法と距離法といったプレス方法の混合のほか、荷重保持機能などによりさまざまなプレスが可能です。

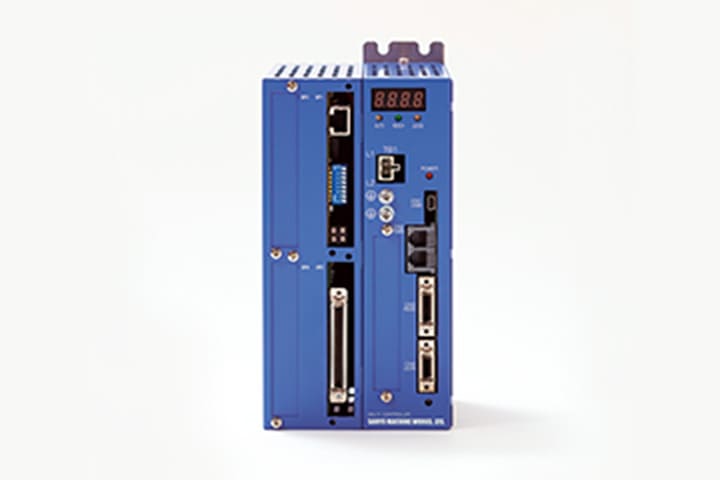

マルチコントローラオプション
- オプションによるインターフェースの充実
- 入出力ボードやフィールドバスボードなど豊富なオプションカードを取り揃えることで、あらゆる生産システムやフィールドネットワークへ適応し、お客様のニーズに応えています。
拡張ユニット付き
- 豊富な判定機能
- 45項目以上のプレスデータと、NG判定値(30項目以上)およびトラブル判定値(30項目以上)に基づいて監視・管理を行い、高品質のプレス動作が可能です。
周辺機器Peripheral Equipment

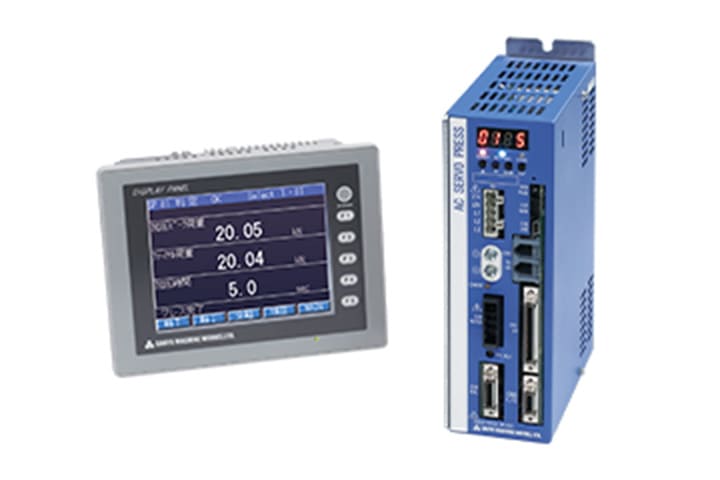

ディスプレイパネル
サーボプレス用ディスプレイ機能に加え、ユーザー用画面を作成し、
PLC表示器としても使用可能(画面作成用ソフトが必要です)
- 日本語/英語の表示切り替えが可能。
- 本機を介して、プレスデータをPLCに取り込むことが可能。
- 高速CPU、および高機能描写LSIの採用により、高速画面表示を実現。

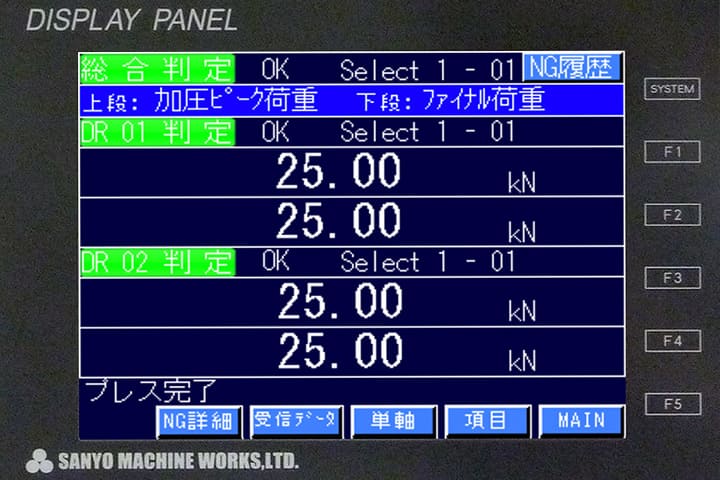

サーボプレス表示器機能

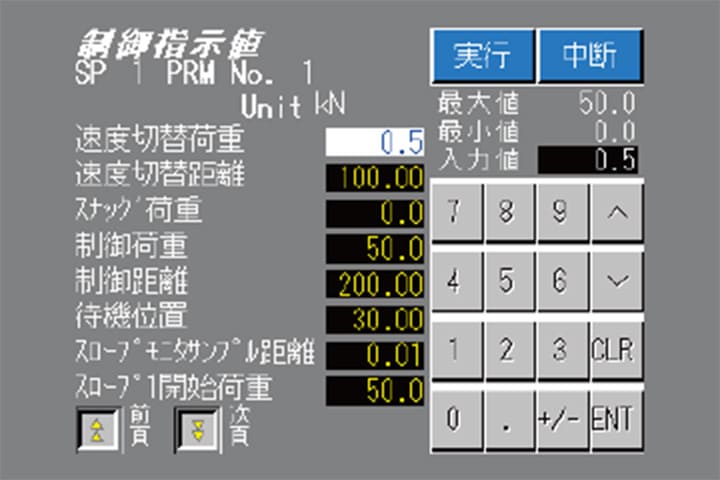

- プレス設定
- TypeM / TypeS 切替可能

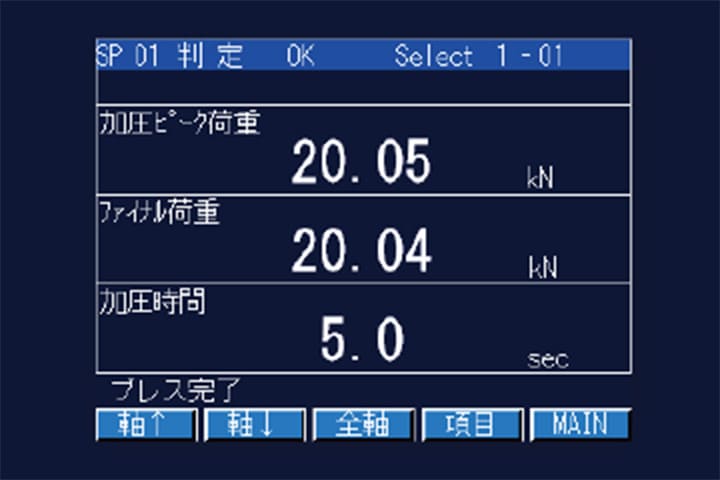

- プレスデータは選択軸表示と全軸表示の２モードで表示

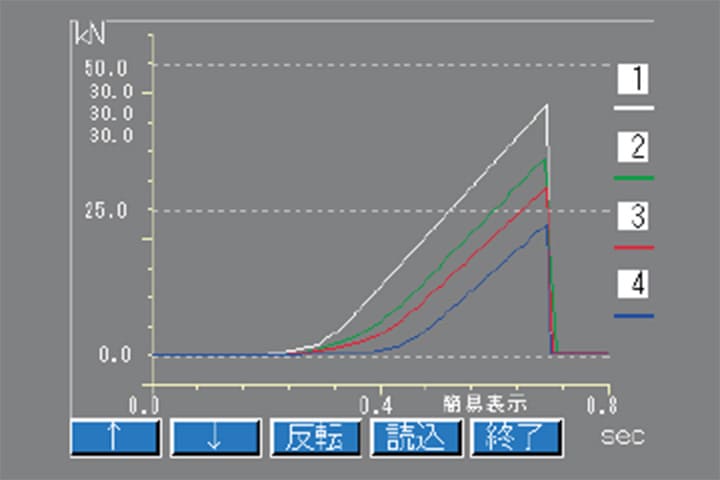

- 荷重波形表示（最大8軸）

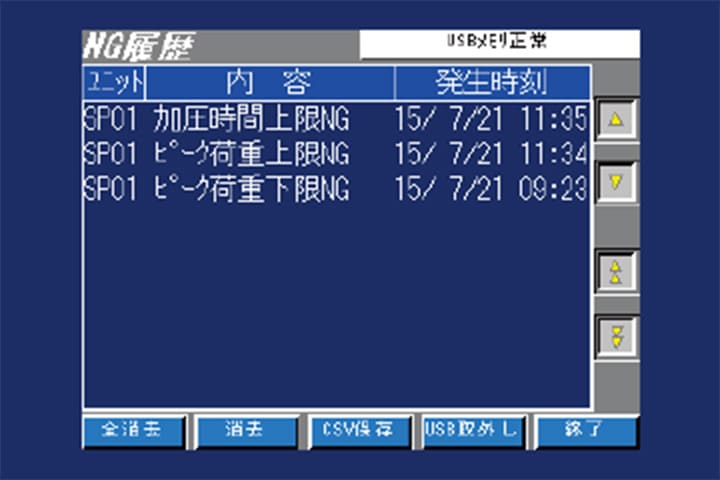

- プレスデータ・プレスNG履歴表示
- 設定とNG履歴をUSBメモリまたはSDカードに保存可能
- メンテナンス機能
- マニュアル制御機能
- プレス設定バックアップ機能
- パスワードロック機能
ユーザーインターフェースターミナル
- サーボプレスの各種設定
- プレスデータ収集
- 荷重波形収集、表示
- サーボプレスメンテナンス機能
- データをファイルで管理
- サーボプレスとの通信は、RS232C、USB、
高速通信のARCNET（別途接続ユニット要）、および
Ethernet（マルチコントローラにEthernetオプションボード要）
を用意
