SHDN型
ハンドヘルドナットランナー
SHDN型
ハンドヘルドナットランナー
国産初のナットランナーメーカーとして進化を続けてきた三洋機工。その培ってきたノウハウをハンドヘルドナットランナーに結集し生まれたSHDNは、より高い締め付け精度と低反力技術により、品質の保持と作業効率のアップを同時に実現。あらゆる生産システムに対応して、品質と生産性の向上に貢献します。
特長Features
「高精度締め付け」「高耐久性」「高信頼性」
ピストルツール(SHD-T2タイプ)は、従来型の3倍以上の回転速度(当社比、定格トルク10.0N・mタイプ)を実現し、100万回の連続運転試験に合格した世界トップレベルの高速型ツールです。応答性の高いモータ設計によりオーバーランを最小限にとどめることで、高速で着座させることが可能になり、締め付け時間を短縮できます。

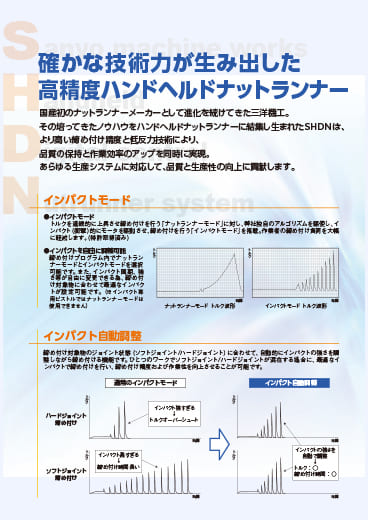

インパクトモード
独自のアルゴリズムで、トルクが上昇と下降を繰り返すようにインパクト(衝撃)的にモータを駆動させて締め付けを行う「インパクトモード」を開発。連続的にトルクを上昇させる「ナットランナーモード」に比べて、作業者の大幅な負担軽減を実現しており特許も取得しています。インパクト周期・強さなどの調整で、対象物に合わせた最適な締め付け設定が可能です。
※インパクト専用ピストルではナットランナーモードは使用できません。

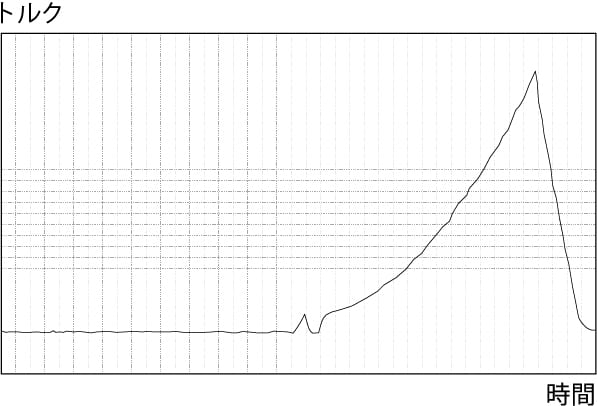

ナットランナーモード
トルク波形

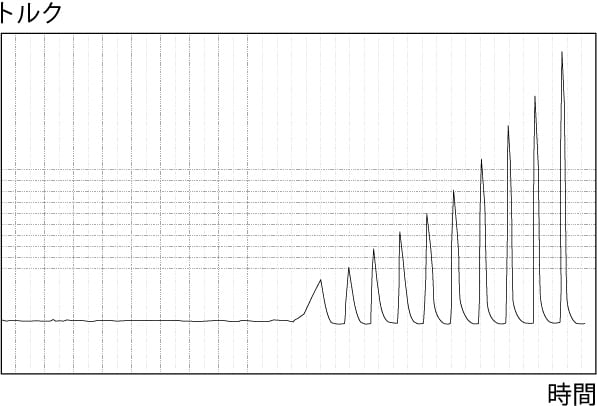

インパクトモード
トルク波形

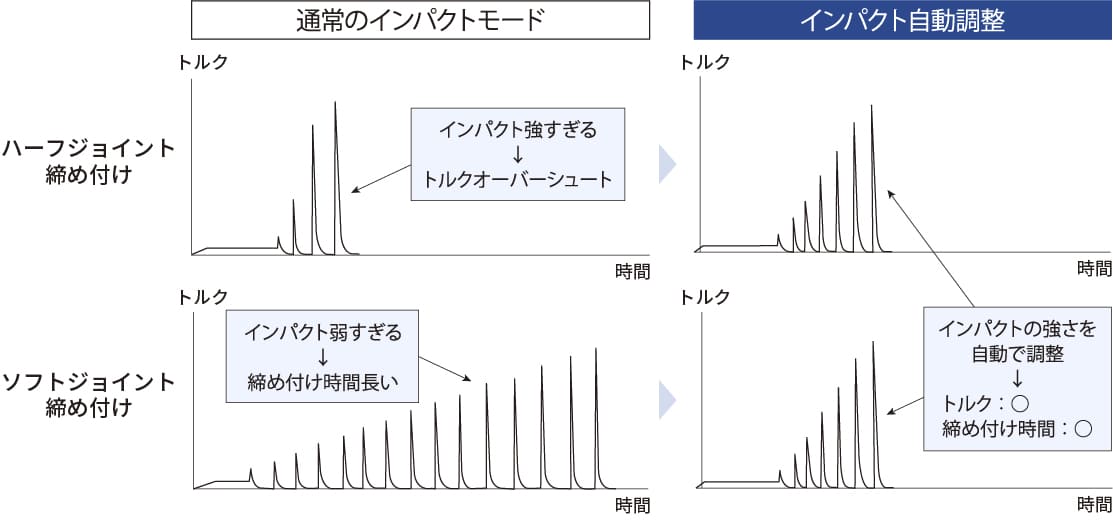

インパクト自動調整機能
締め付け対象物のジョイント状態に合わせて、インパクトの強さを自動調整する機能も搭載。ソフトジョイントとハードジョイントが混在する締め付け作業において、最適なインパクトで締め付け精度の向上および作業の効率化が図れます。

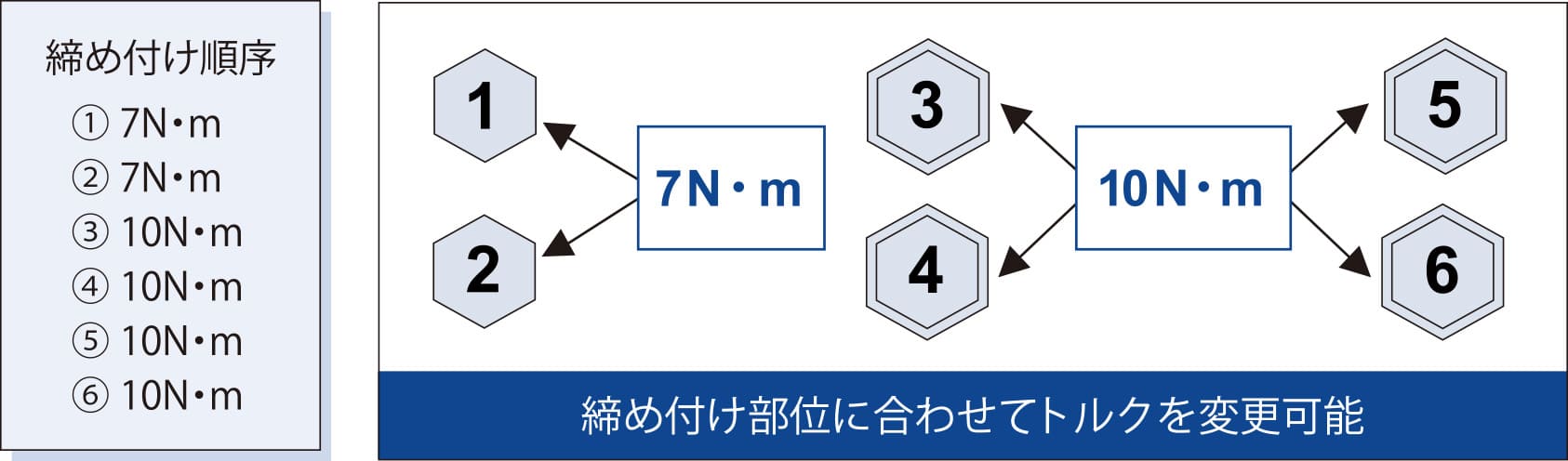

バッチカウント機能
あらかじめ設定した締め付け回数に達するとOK出力がされるバッチカウント機能は、対象物を複数回にわたって締め付ける場合の締め付け忘れを防止。締め付け回数ごとのプログラムの設定・切り替えも可能で、1つのワークで複数箇所の締め付けやトルクが異なる部位の締め付けにも対応します。「カウントアップ表示/カウントダウン表示」「締め付けOKカウント/OK+NGカウント」「緩め時カウント継続/戻り」などの設定により、締め付け条件に合わせたさまざまな設定が可能です。

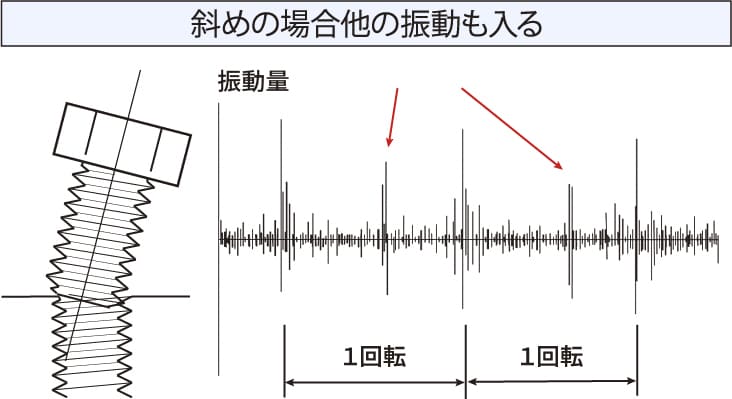

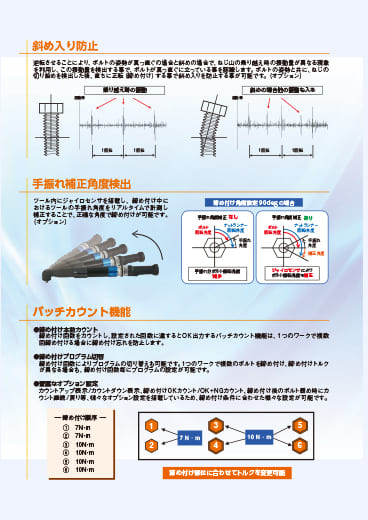

斜め入り防止機能オプション
ナットランナーが逆転動作中に、ボルトがまっすぐ立っていると共に、ネジの切りはじめ部分を検出すると、直ちに正転させることで斜め入りを防止します。

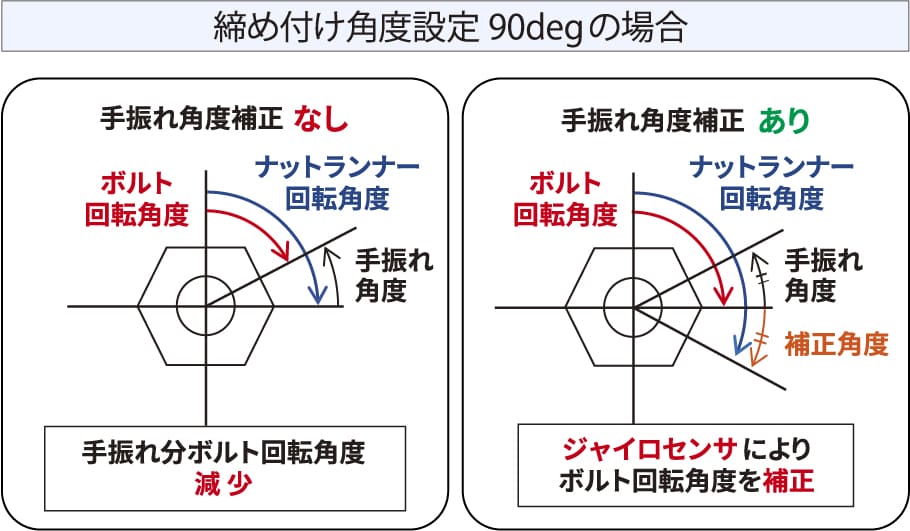

手振れ角度補正機能オプション
ツール内に搭載されたジャイロセンサが、締め付け作業中の手振れ角度をリアルタイムで計測し、ボルトの回転角度を補正することで、締め付け中の正確な角度値モニターが可能です。
仕様Specification
ツール
タイプ | 型式 | 定格締付トルク (N•m) |
許容最大トルク (N•m) |
無負荷回転数 (rpm) |
重量 (kg) |
締め付け精度 (%) |
---|---|---|---|---|---|---|
高速型 ピストル |
SHD-T2-010P | 10 | 14 | 3750 | 1.10 |
±5 (3g/定格トルク) (ナットランナーモード時) |
SHD-T2-012P | 12 | 16 | 3000 | |||
SHD-T2-020P | 20 | 32(インパクトモード時) | 1730 | 1.30 | ||
インパクト専用 ピストル |
SHD-T2-016P | 16 | 16 | 3000 | 0.95 | |
SHD-T2-032P | 32 | 32 | 2645 | 1.15 | ||
SHD-T2-050P | 50 | 50 | 2600 | (※) | ||
SHD-T3-080P | 80 | 80 | 2140 | 1.96 | ||
ピストル | SHD-T1-012P | 12 | 16 | 1125 | 0.89 | |
SHD-T1-020P | 20 | 32(インパクトモード時) | 635 | 0.93 | ||
アングル | SHD-T1-020A | 20 | 20 | 675 | 1.35 | |
SHD-T2-050A | 50 | 50 | 740 | 1.85 | ||
SHD-T2-100A | 100 | 100 | 540 | 2.55 | ||
SHD-T2-150A | 150 | 150 | 335 | 3.25 | ||
ストレート | SHD-T1-005S | 5 | 5 | 1125 | 1.20 | |
SHD-T1-010S | 10 | 10 | ||||
SHD-T2-030S | 30 | 30 | 1230 | 1.72 | ||
SHD-T2-050S | 50 | 50 | 900 | 2.36 | ||
SHD-T2-085S | 85 | 85 | 555 | 2.60 | ||
SHD-T2-150S | 150 | 150 | 320 | 3.95 |
※角9.52mmタイプ:1.72 / 角12.7mmタイプ:1.83。
コントローラ
型式 | 供給電源(V) | 平均 消費電力(W) |
瞬間 最大電流(A) |
重量 (kg) |
使用温度(℃) |
---|---|---|---|---|---|
SHD-DT2-1 | AC 90〜127 | 160 | 42.4 | 2.8 |
0〜50 (結露しないこと) |
SHD-DT2-2 | AC 180〜253 |

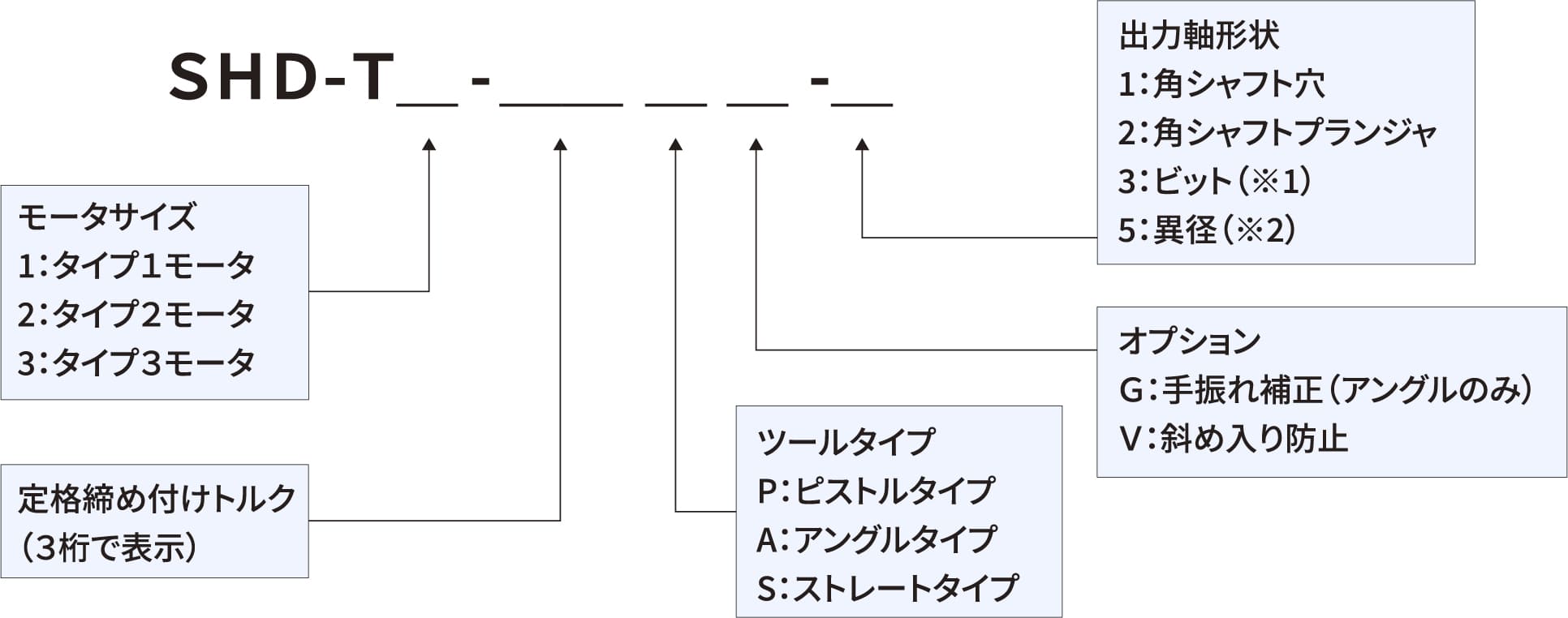

ツールの型式
※1 ビットタイプはツール型式「SHD-T1-012P」、「SHD-T2-010P」、「SHD-T2-012P」、および「SHD-T2-016P」の4タイプにのみ存在します。
※2 SHD-T2-050Pにのみ存在します。
外形図Dimensions

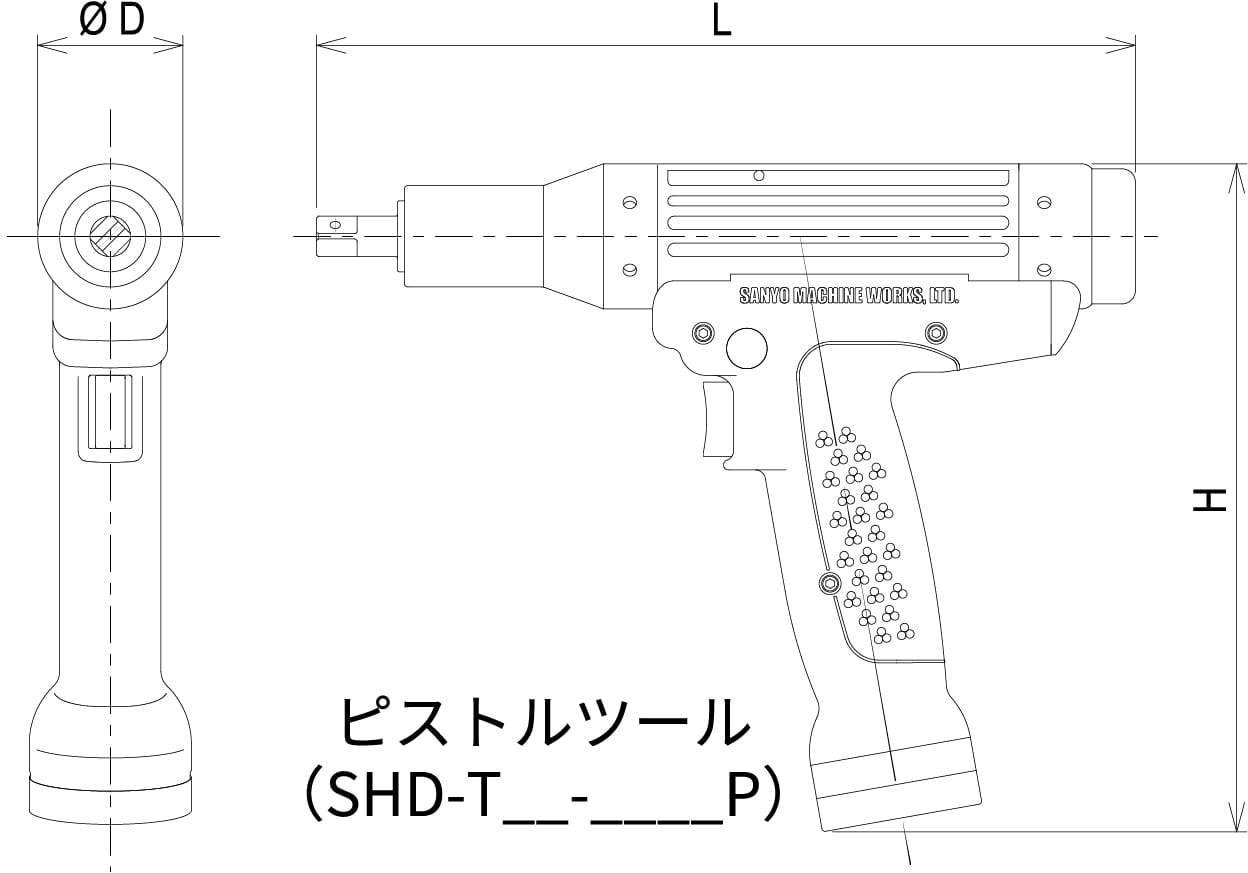

ピストルツール
タイプ | 型式 | 寸法(mm) | 出力軸(mm) | ||
---|---|---|---|---|---|
D | H | L(※1) | |||
高速型 ピストル |
SHD-T2-010P | 43 | 198 | 242.5 | (※2) |
SHD-T2-012P | |||||
SHD-T2-020P | 269 | 角9.52 | |||
インパクト専用 ピストル |
SHD-T2-016P | 43 | 198 | 213 | (※2) |
SHD-T2-032P | 229.5 | 角9.52 | |||
SHD-T2-050P | 49 | 202.5 | 270 | (※3) | |
SHD-T3-080P | 58 | 220.4 | 272 | 角12.7 | |
ピストル | SHD-T1-012P | 40 | 194 | 226 | (※2) |
SHD-T1-020P | 230 | 角9.52 |
※1 出力軸のタイプで寸法が異なります。(表は角タイプの寸法)
※2 角9.52とビット6.35の2タイプ。
※3 角9.52mmと角12.7mmの2タイプ。45N·m以上でのご使用の場合は角12.7mmタイプのご使用を推奨します。

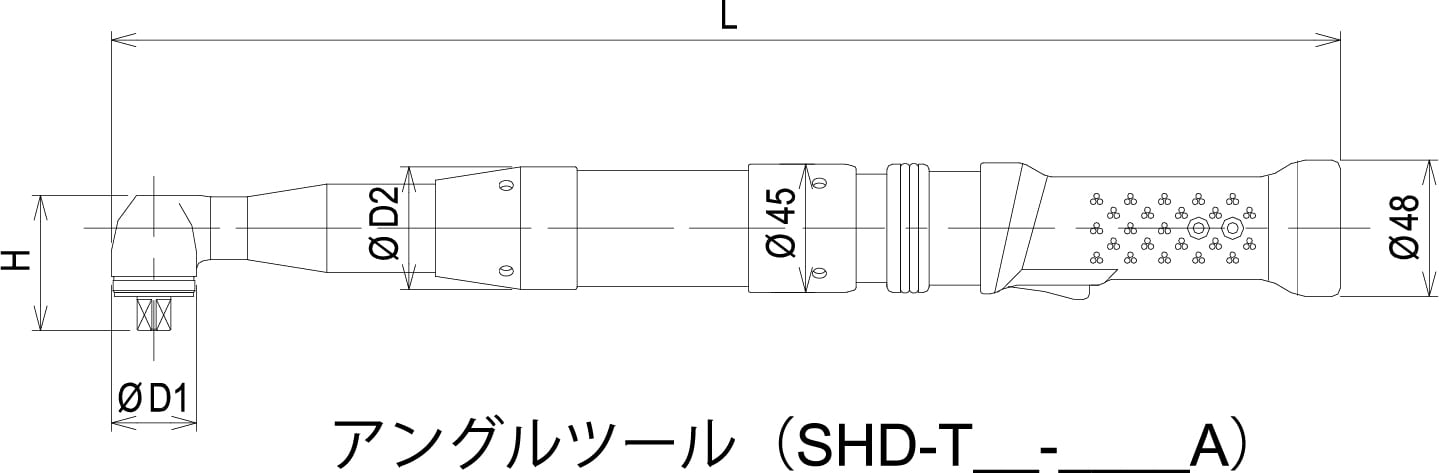

アングルツール
タイプ | 型式 | 寸法(mm) | 出力軸 (mm) |
|||
---|---|---|---|---|---|---|
D1 | D2 | H | L | |||
アングル | SHD-T1-020A | 30 | 43 | 48 | 434 | 角9.52 |
SHD-T2-050A | 36 | 45 | 52 | 477 | ||
SHD-T2-100A | 46 | 54 | 65.5 | 498 | 角12.7 | |
SHD-T2-150A | 54 | 56 | 75 | 505 | 角15.88 |

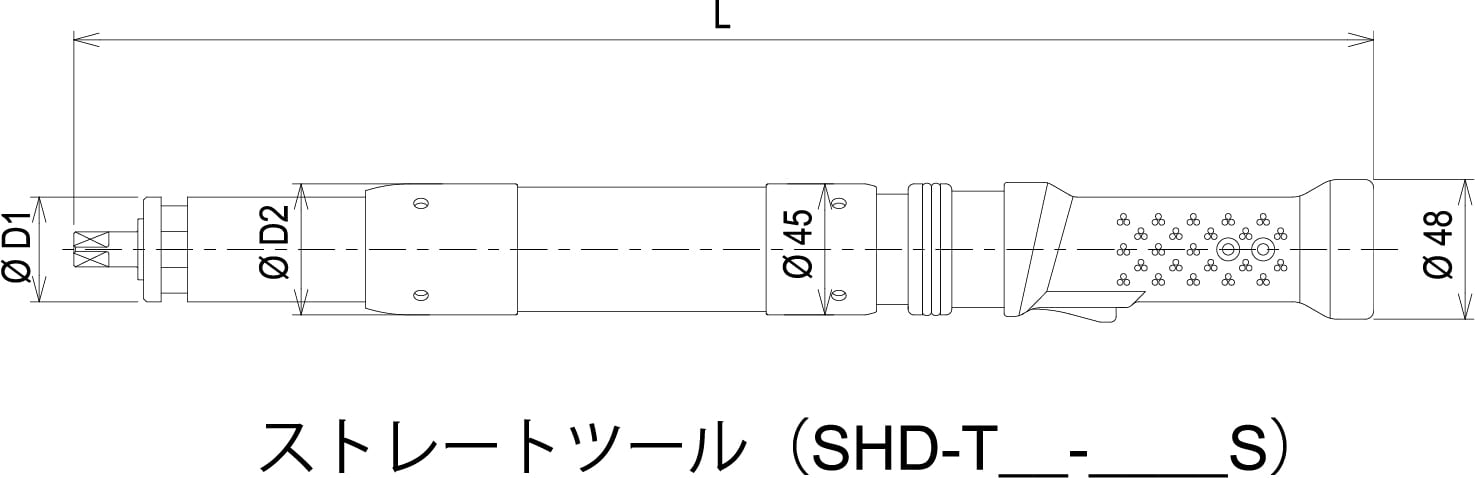

ストレートツール
タイプ | 型式 | 寸法(mm) | 出力軸 (mm) |
||
---|---|---|---|---|---|
D1 | D2 | L | |||
ストレート | SHD-T1-005S | 31 | 43 | 390 | 角9.52 |
SHD-T1-010S | |||||
SHD-T2-030S | 36 | 45 | 446 | ||
SHD-T2-050S | 44 | 54 | 456 | 角12.7 | |
SHD-T2-085S | 47 | 56 | 469 | ||
SHD-T2-150S | 64 | 73 | 489.5 | 角15.88 |

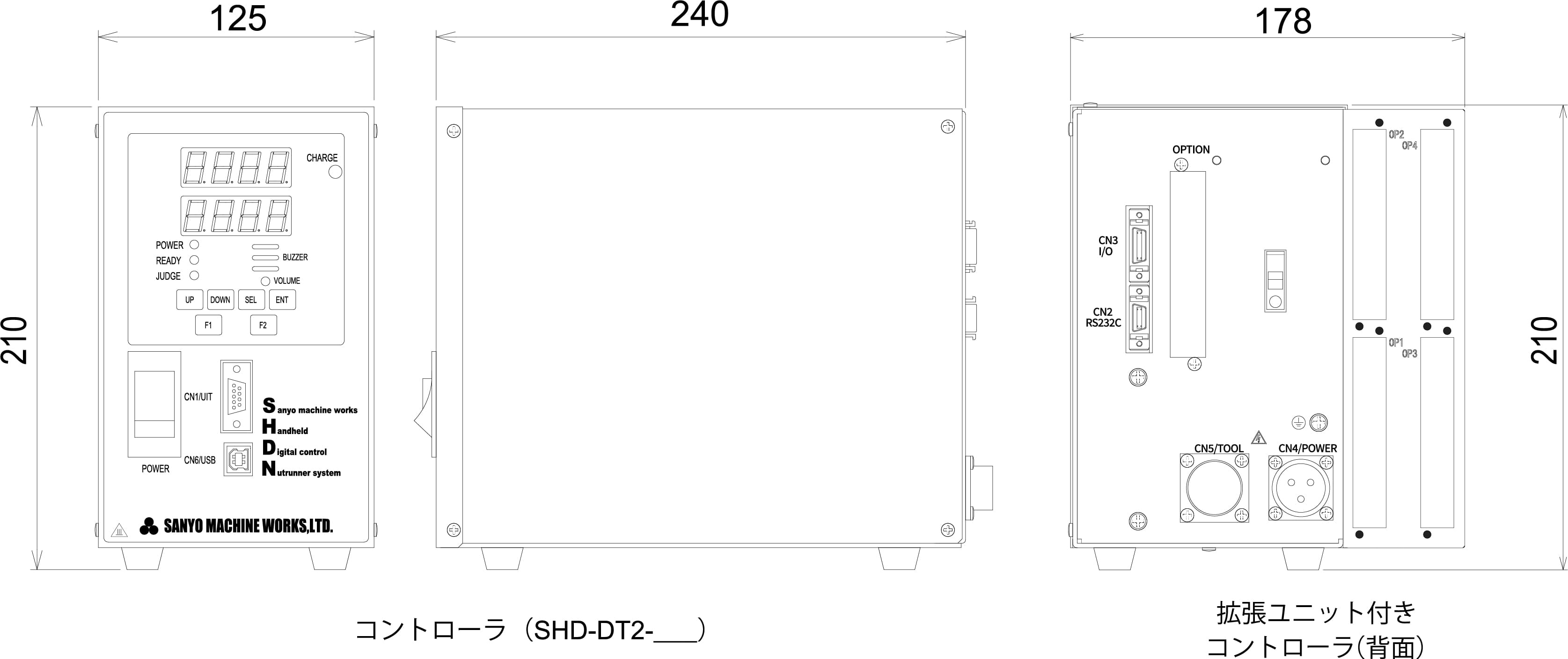

コントローラ
記載された仕様は予告無く変更される事があります。
周辺機器Peripheral Equipment
ユーザーインターフェースターミナル(UIT)
ナットランナーサポートソフトウェア
パソコン用ソフトウェアの“ユーザーインターフェースターミナル”を使用することにより、締め付け設定はもちろん、締め付けトルク波形表示、締め付け履歴表示、および締め付けデータ収集が可能です。収集したデータはファイルとして保存可能です。また、CSVファイル等に出力可能です。締め付け設定と締め付け履歴表示が可能なベーシック版と、締め付けデータ収集等全機能が可能なフルサポート版があります。
-

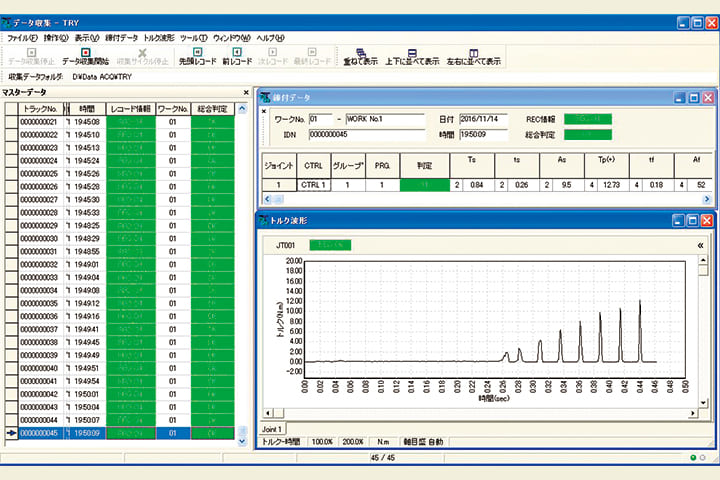

締め付けデータ収集画面
-

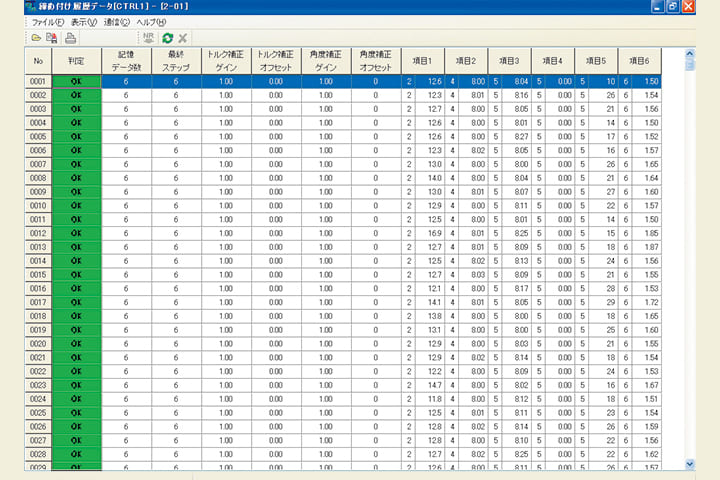

締め付け履歴表示画面
-

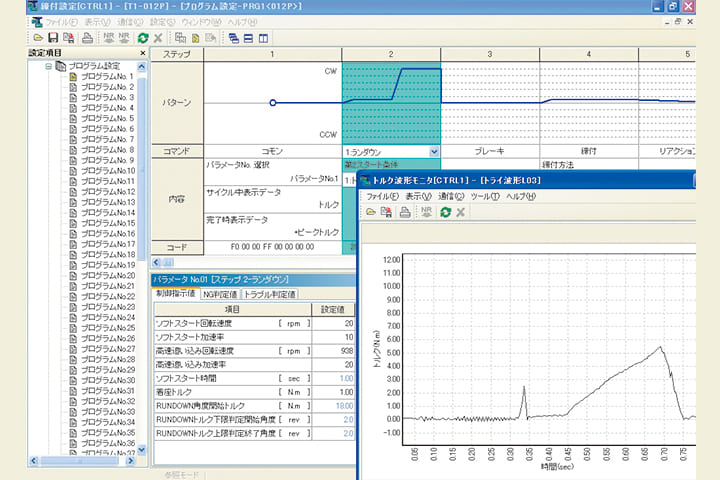

締め付け設定/トルク波形表示画面
-
締め付けデータ収集画面
-
締め付け履歴表示画面
-
締め付け設定/トルク波形表示画面
機能
- ベーシック版 / フルサポート版
-
・締め付け設定
・締め付け履歴表示
- フルサポート版のみ
-
・締め付けデータ収集
・締め付けトルク波形表示
・ツールメンテナンスチェック

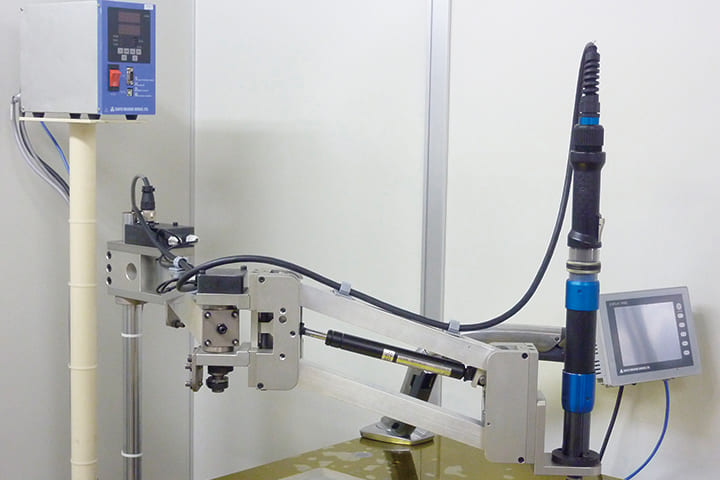

ポジションアーム
- ・位置検出にて締め付け順序、および締め付けプログラムの切り替え機能搭載。
- ・平行リンクにより軽量かつ高剛性。締め付け反力受け不要で、作業者の負担ゼロ。
- ・スリムデザインで省スペース。支柱を立てるのみで設置完了。ガスダンパーによる重量バランスでエアー配管は不要。
