SHBN型
ワイヤレスナットランナー
SHBN型
ワイヤレスナットランナー

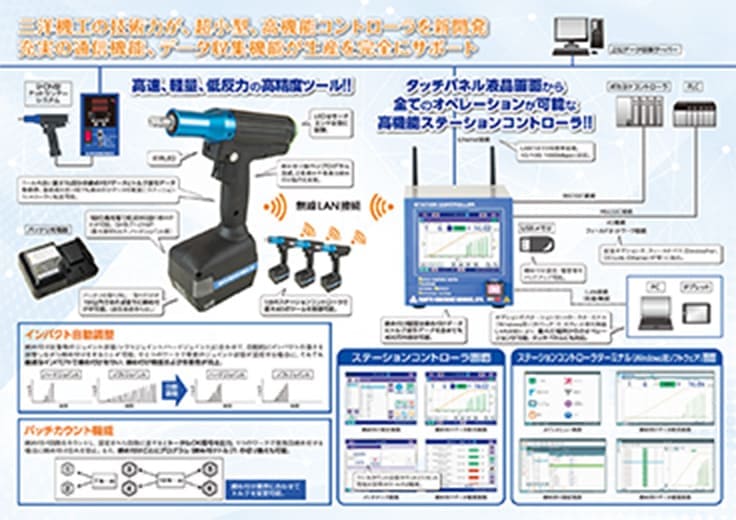

三洋機工の技術力が、超小型、高機能コントローラを新開発。充実の通信機能、データ収集機能が生産を完全にサポート。高精度のワイヤレスナットランナーに低反力のインパクトモード搭載。
特長Features
高速・軽量・高精度ツール
締め付け時の反力を抑える「インパクトモード」を搭載し、高トルクでも高精度な締め付けを維持しつつ作業者の負担を軽減します。また、ハイパワーバッテリによりトップレベルの高速回転ツールを実現しています。ツール内部には、最大16回分の締め付けデータとトルク波形データを保存し、連続で締め付けを行う場合にも各データを確実にステーションコントローラへ転送できます。プログラム方式によって2度締めや複雑な締め付け動作に対応可能です。
インパクトモード・インパクト自動調整機能・バッチカウント機能・斜め入り防止機能
SHDN型ハンドヘルドナットランナーと同様のインパクトモード・インパクト自動調整機能・バッチカウント機能・斜め入り防止機能を搭載しています。
ストレスフリーな仕様
反力受けを低減する「インパクトモード」により、作業者の負担を軽減。1回の満充電につき約2,000回の締め付けが可能(SHB-T1-016P/最大締め付けトルク/ハードジョイント時)です。バッテリ交換の際も、取り付け/取り外しが1分以内であれば通信接続を待つことなく直ちに作業を再開できるため、生産性向上にも寄与します。また、作業者が一目で正常・異常の判断ができるように、「OK/NG」のLED表示はモータエンド全面に配置されています。
構成機器Component Equipment

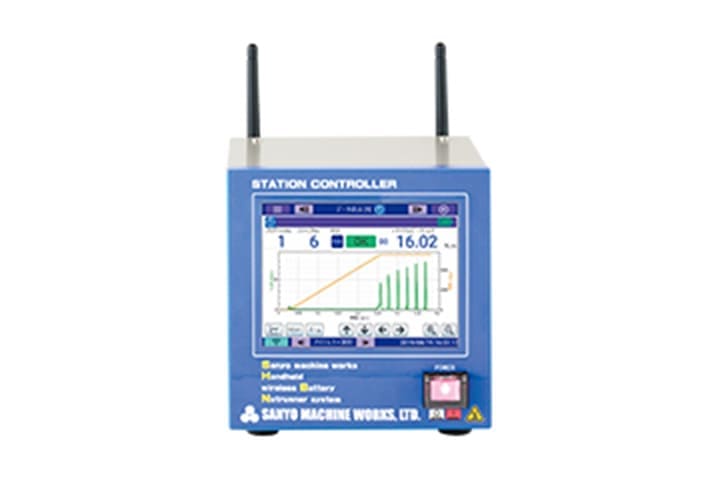

ステーションコントローラ
- 1台のステーションコントローラで最大4台のツールを制御可能です。

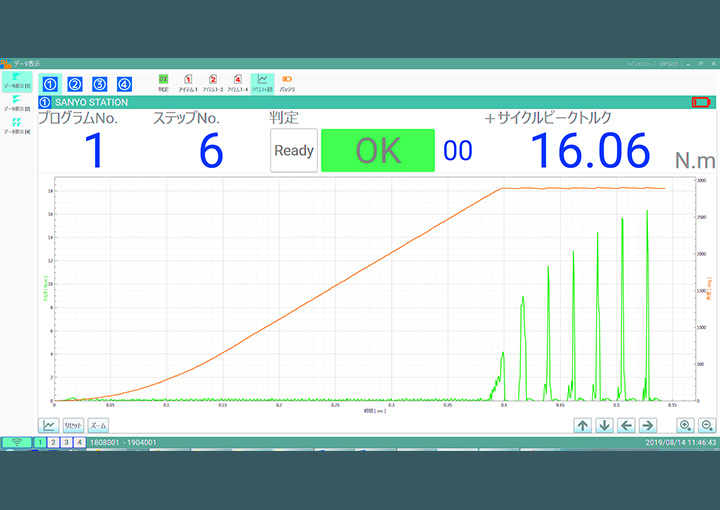

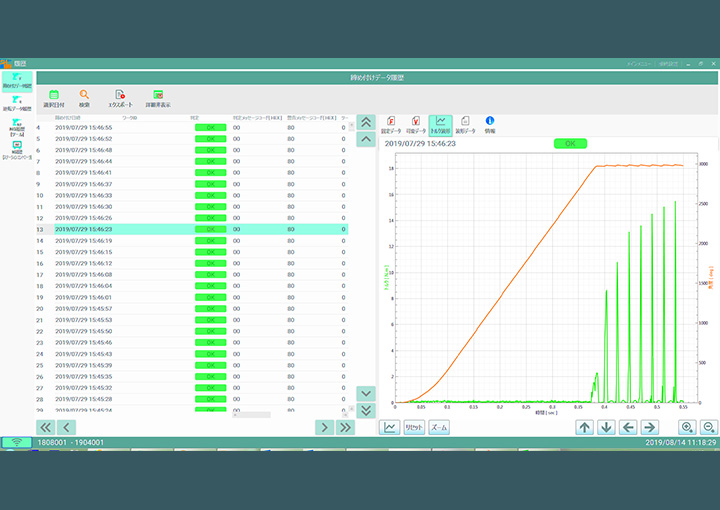

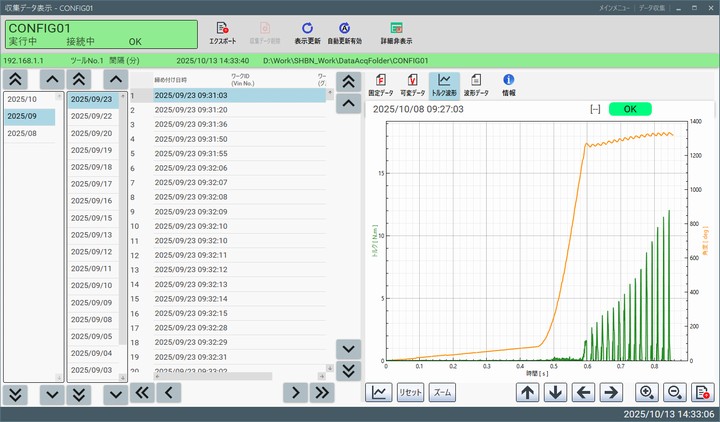

- タッチパネル液晶画面から締め付けデータの表示、締め付けデータ履歴の確認、 締め付け設定の変更等全てのオペレーションが可能です。
- 締め付け履歴は締め付けデータにトルク波形データを含めても400万件保存可能。
- USBポートから、USBメモリに締め付け設定、履歴等をバックアップ可能です。
- LANコネクタを標準装備し、10/100/1000Mbpsに対応しています。
- PLCとI/O接続可能です。また、拡張オプションで、フィールドバス(CC-Link IE、Ethernet/IP、PROFINET等)にも対応します。

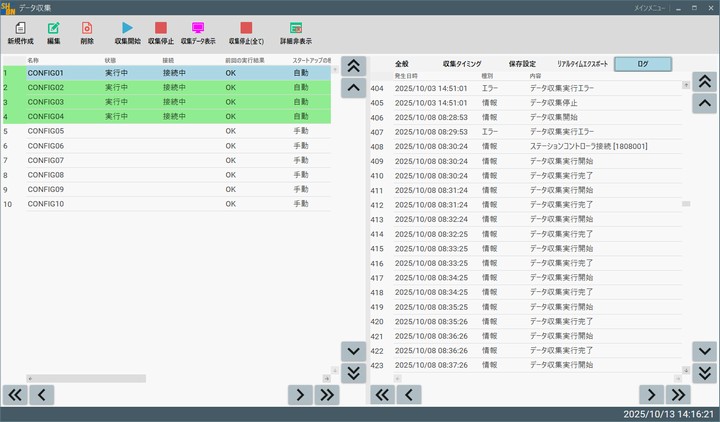

ステーションコントローラターミナル(SCT)

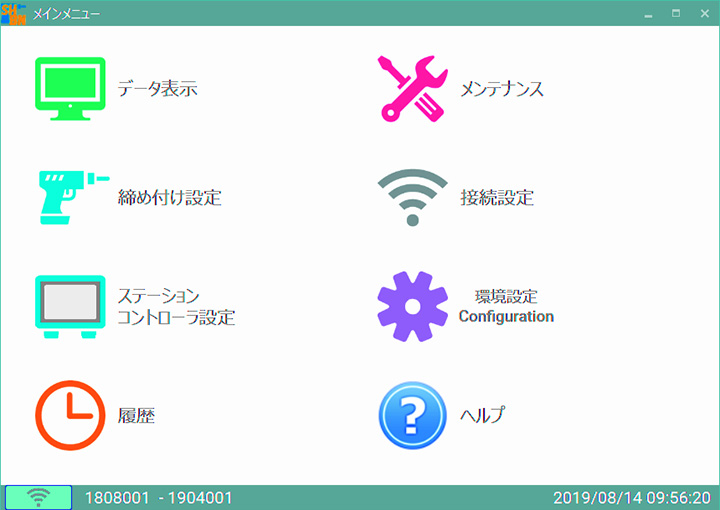

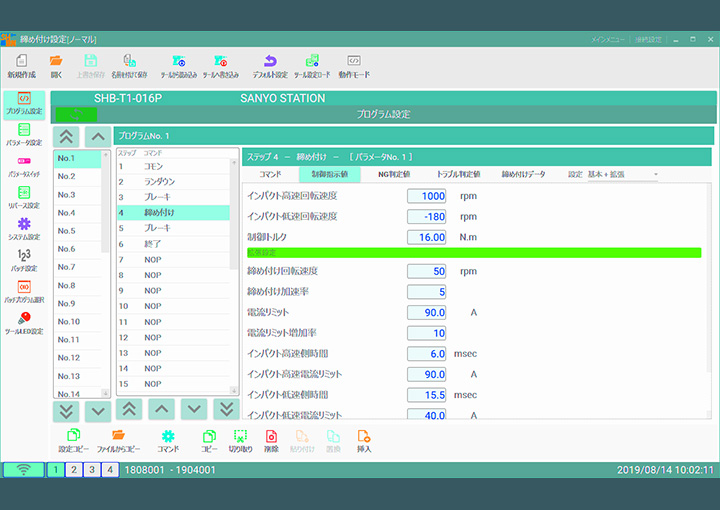

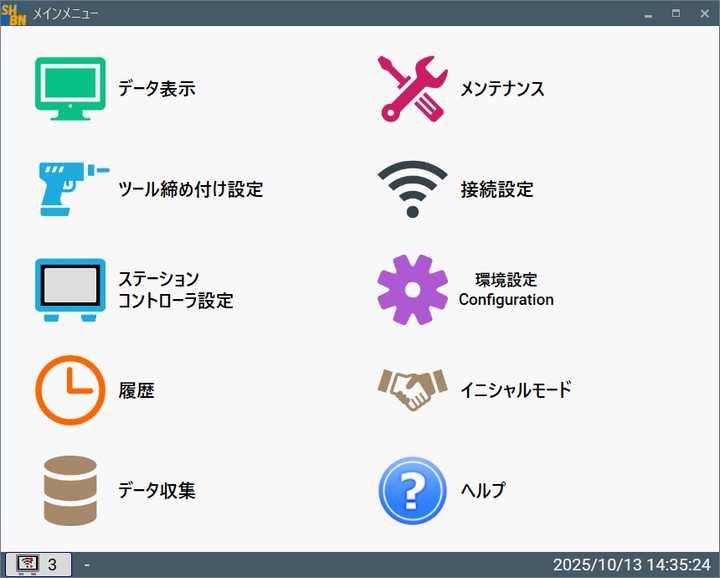

オプションのWindows用ソフトウェアです。PCとステーションコントローラをLAN接続(有線/無線可)し、 離れた場所からのオペレーションが可能です。タッチパネルにも対応しています。
ステーションコントローラ通信仕様

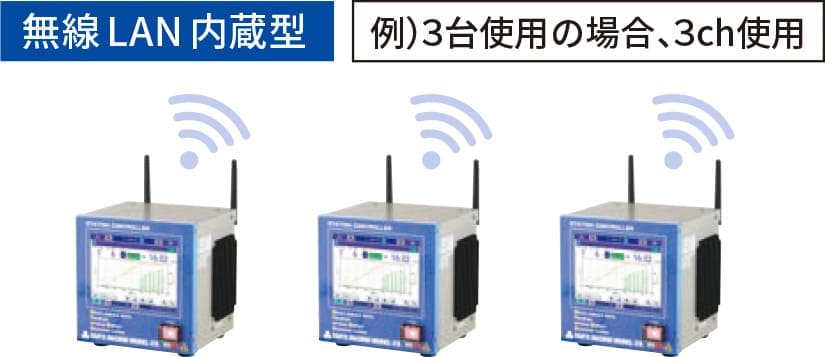

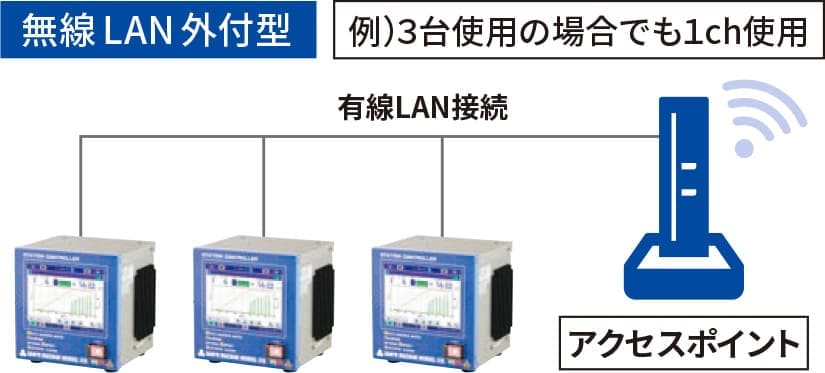

ステーションコントローラ仕様は、無線LAN内蔵型と、アクセスポイントを外部接続する外付型が選択可能です。アクセスポイントに複数のステーションコントローラを接続することで電波干渉のリスクを低減します。
外形図Dimensions

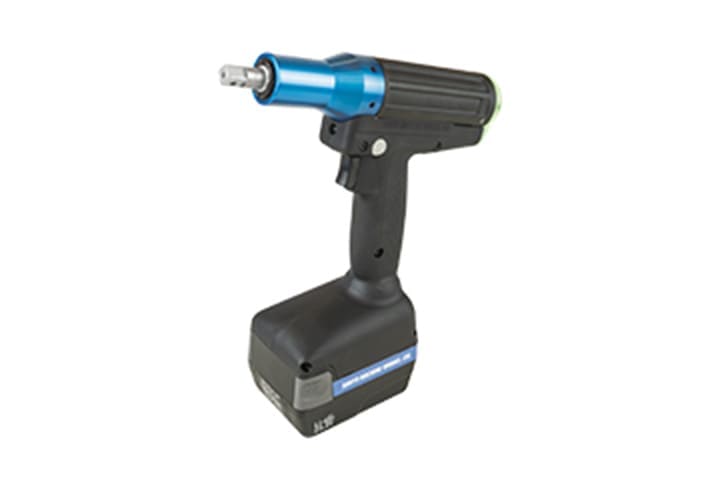

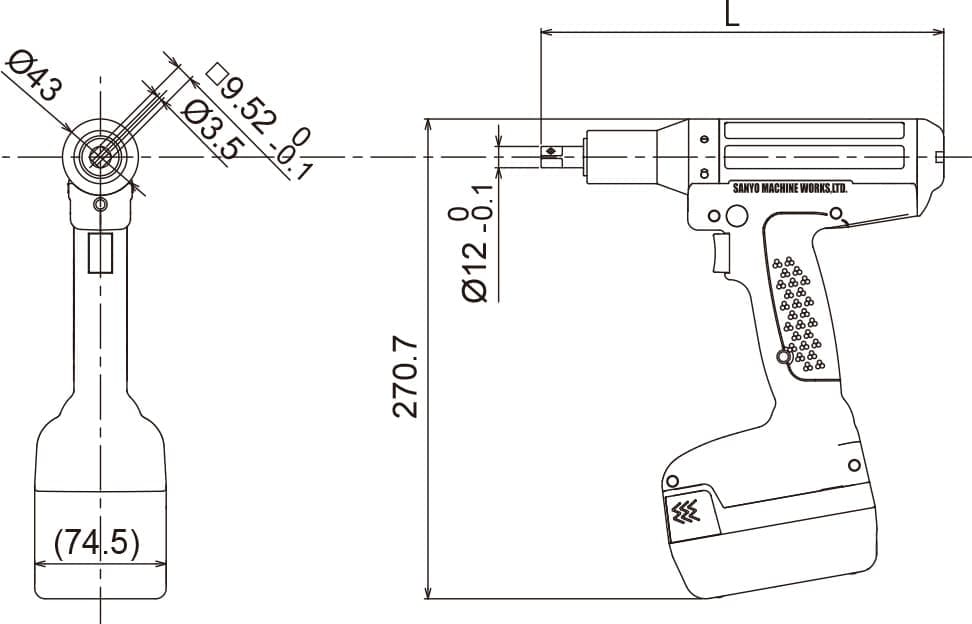

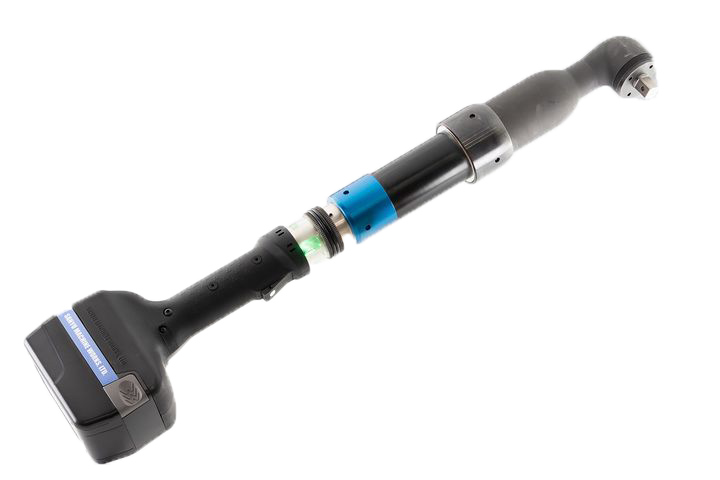

ピストルスーツ(SHB-T1-016P)
ピストルスーツ(SHB-T1-＊＊＊P)
※出力軸のタイプで寸法が異なります。
(表は角タイプの寸法)
| 型式 | L(mm)※ |
|---|---|
| 016P | 228 |
| 032P | 244.5 |

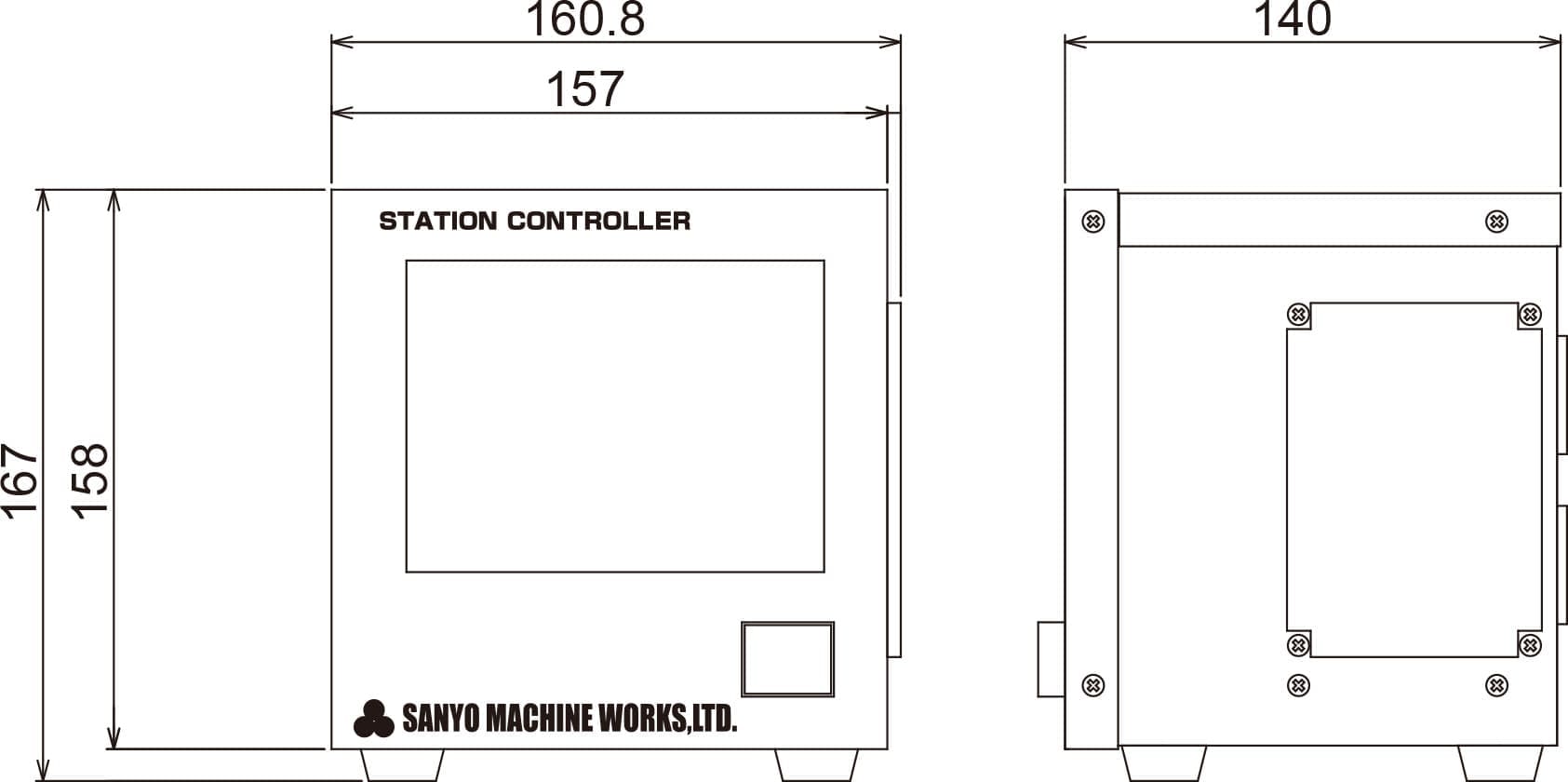

ステーションコントローラ(SHB-SC)
※上記仕様は予告無く変更されることがあります。
