SGNR型ナットランナー
SGNR型ナットランナー

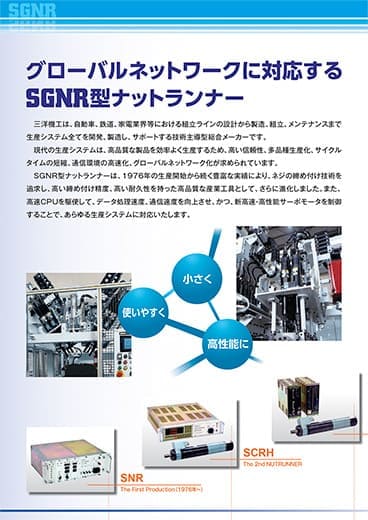

1976年の生産開始から続く豊富な実績により、 ネジの締め付け技術を追求し、高い締め付け精度、高い耐久性を持った高品質な産業工具として、 さらに進化しました。 また、高速CPUを駆使して、データ処理速度、通信速度を向上させ、かつ、 新高速・高性能サーボモータを制御することで、あらゆる生産システムに対応いたします。
特長Features
「高精度締め付け」「高耐久性」「高信頼性」
全製品に耐久試験と締め付け精度試験を実施しており、締め付けは±2％(3σ/定格トルク)と高精度。定格トルクにて100万回の連続運転試験に合格した耐久性の高いスピンドルです。
※ISO9000シリーズに準じたトレーサブルな検査・管理体制を整えています。
多機種に対応する柔軟なプログラム設定
8組のプログラムと32組のパラメータを組み合わせることにより、1つの締め付け機で複数の機種や異なる部位の締め付けが可能に。トルク法と角度法の締め付け方法の混合や、多軸の同時/順次締め付け、2度締め・トルク保持などさまざまな締め付けが可能です。
各種締め付け法に対応
一般的な締め付けから高度なものまで、さまざまな方法に対応します。
- 対応可能な締め付け方法
-
- 角度モニタトルク法
- トルク角度法
- トルクテンション法
- 降伏点法
- 定時間角度モニタトルク法
定時間角度モニタトルク法を搭載
三洋機工が特許を持つ「定時間角度モニタトルク法」は、あらかじめ設定した目標時間で締め付けが可能。
締め付け角度が異なる多軸において、速度を自動調整することでバラつきなく同時に締め付けを完了させます。

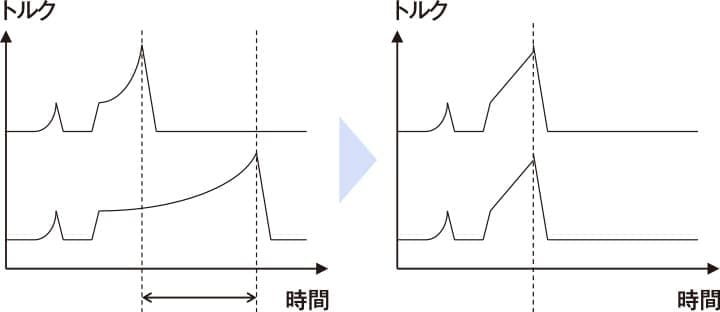

通常:締め付け波形
定時間角度モニタ
トルク法波形

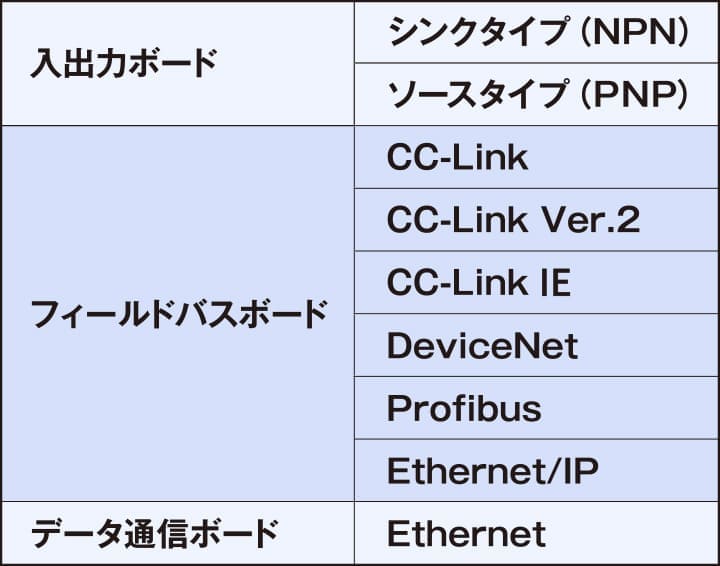

オプションでインターフェースを充実
入出力ボードやフィールドバスボードなど、豊富なオプションカードを取り揃えることで、あらゆる生産システムやフィールドネットワークへ適応し、お客様のニーズに応えています。PCとの高速通信が可能なUSBインターフェースとRS232Cは標準仕様です。
豊富な判定機能
45項目以上の締め付けデータとNG判定値(32項目以上)およびトラブル判定値(27項目以上)に基づいて、締め付け工程における異常を検知し、締め付け不良を防止します。
周辺機器Peripheral Equipment

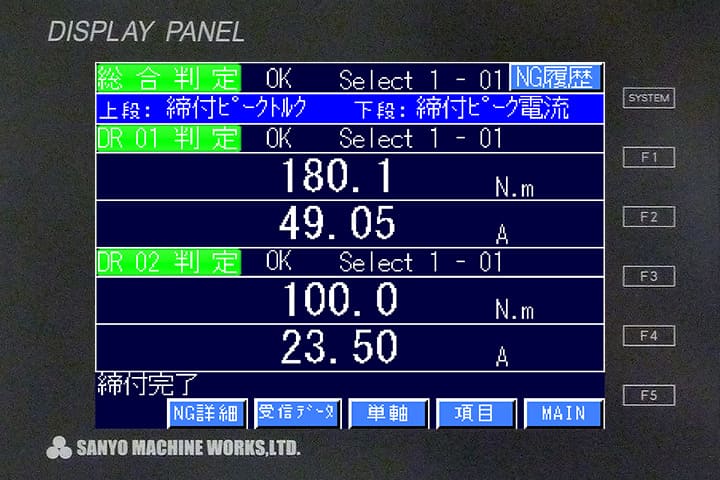

ディスプレイパネル
ナットランナー用ディスプレイ機能に加え、ユーザー用画面を作成し、
PLC表示器としても使用可能(画面作成用ソフトが必要です)
- 5.7インチ TFTカラーおよび12インチTFTカラーモデルをラインナップ。
- 日本語/英語/韓国語/中国語の表示切り替えが可能。
- 本機を介して、締め付けデータをPLCに取り込むことが可能。
- 高速CPU、および高機能描写LSIの採用により、高速画面表示を実現。
ナットランナー表示器機能

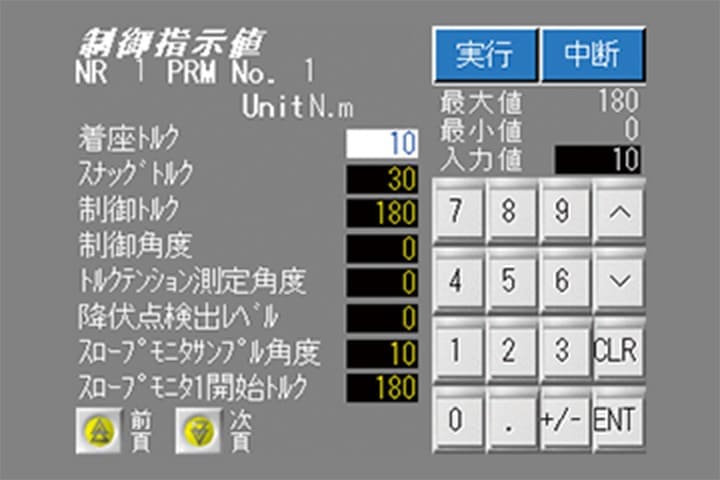

- 締め付け設定
- Type M/Type S切替可能

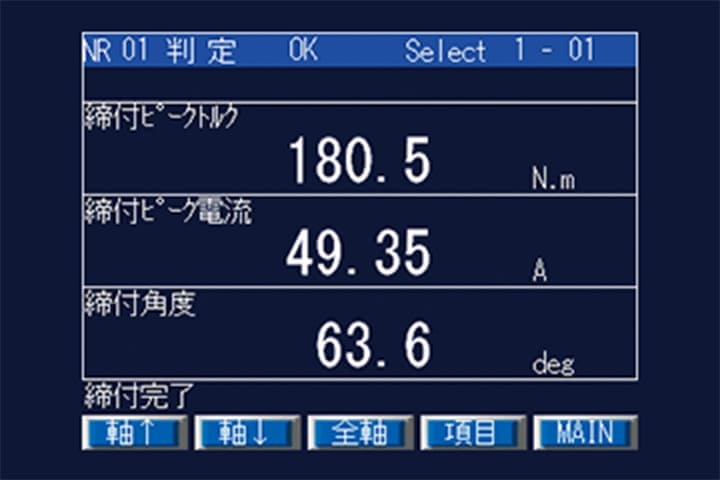

- 締め付けデータは選択軸表示と全軸表示の

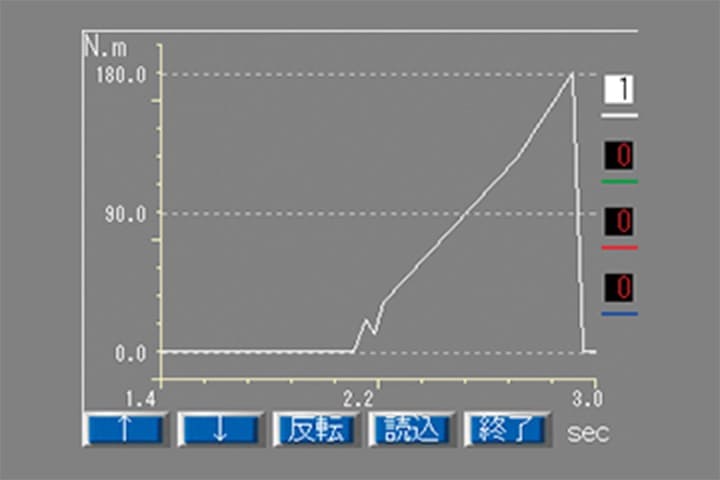

2モードで表示 - トルク波形表示(最大8軸)

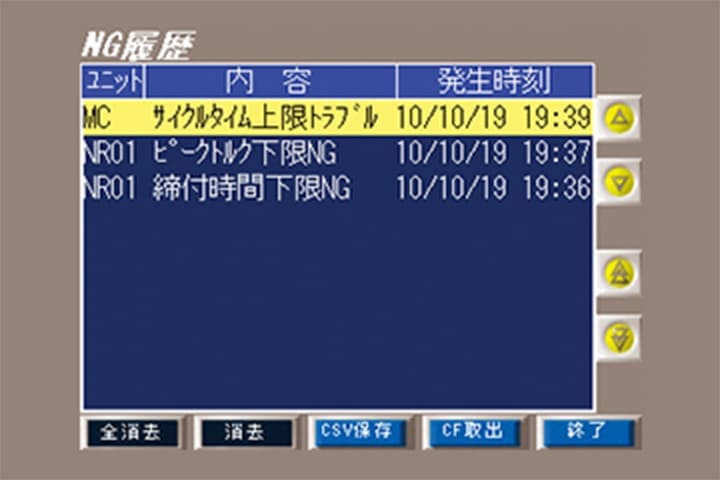

- 設定とNG履歴をUSBメモリまたはSDカードに
保存可能 - メンテナンス機能
- マニュアル制御機能
- 締め付け設定バックアップ機能
- パスワードロック機能
プログラマブル表示器機能
PLCと接続することで、プログラマブル表示器として使用することが可能。
- ナットランナー用表示器とPLC接続用表示器が別々に必要だったものが1台で実現可能。

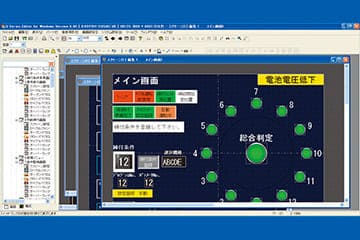

- ユーザー用画面設計を行うための画面編集ソフトを準備。
ユーザーインターフェース
ターミナル
ナットランナーの設定やデータ表示、波形表示、データ収集などが可能な
Windows用ソフトウェア

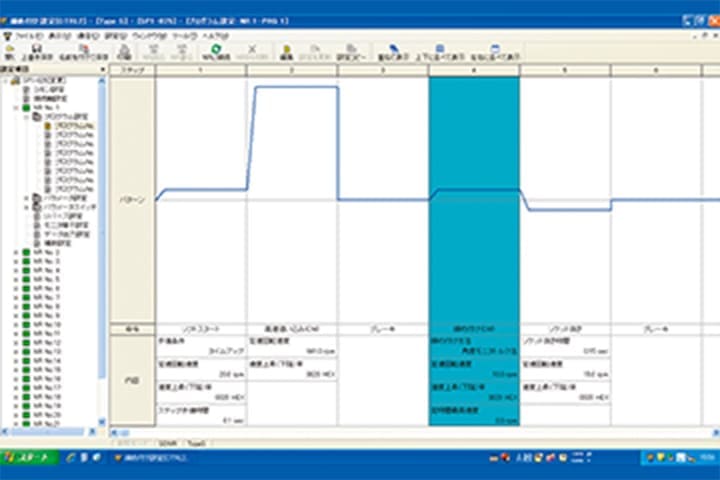

- ナットランナーの各種設定

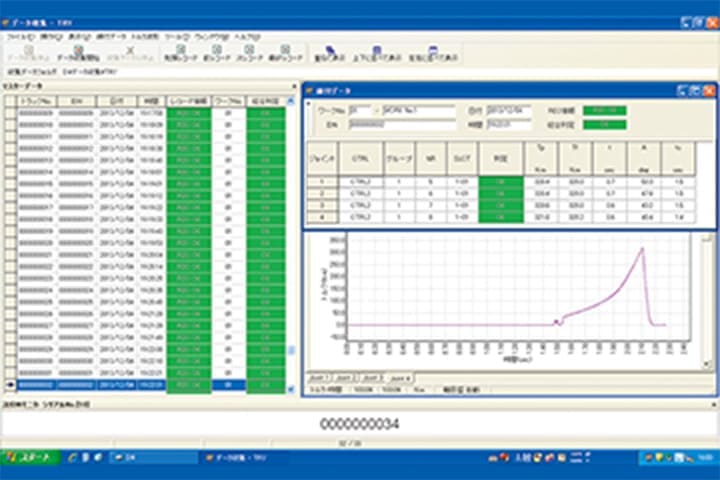

- 締め付けデータ収集

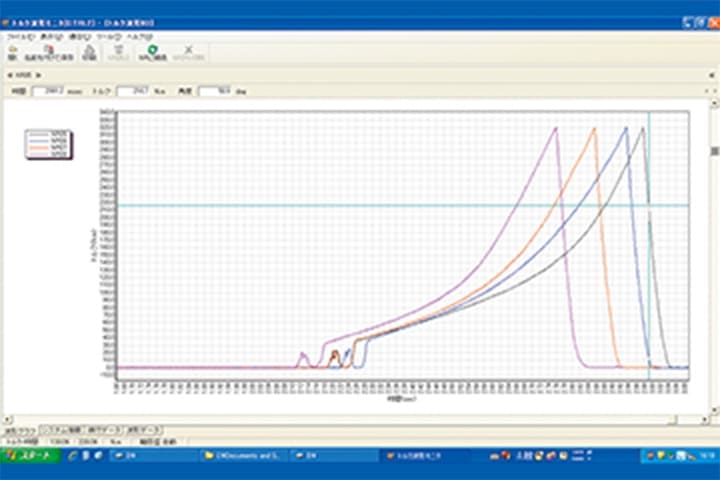

- トルク波形収集
- 締め付けNG履歴表示
- ナットランナーメンテナンス機能。
- データをファイルで管理
-
NRとの通信は、RS232C、USB、高速通信のARCNET(別途接続ユ
ニット要)、およびEthernet(マルチコントローラにEthernetオプ
ションボード要)を用意。

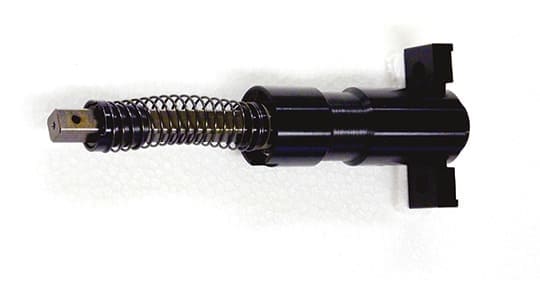

オプション
豊富なオプションを多数用意
※オプション類の詳細仕様につきましては、別途お問い合わせください。
